Maiņstrāvas motora komutators 24P armatūras komutators 30,3 * 12 * 23,5 mm

Maiņstrāvas motora komutators 24P armatūras komutators 30,3 * 12 * 23,5 mm

1. Maiņstrāvas motora komutators  Ievads

1. Sveķu virsma bez burbuļiem, plaisām utt.

2. Dielektriskā izturība: stienis-stienis 500V/AC, 1S, stienis-vārpsta 3000VAC, 60S, bez plaisām vai mirgošanas

3. Izolācijas pretestība: istabas temperatūra, 500 V/DC Mega skaitītājs, izolācijas pretestība>

100MΩ

4.Neatzīmēta pielaide atbilst GB/T1804-m

5. Elektriskā pistoles komutatora pretestība: 500V, vairāk nekā 50MΩ

6. Griešanas tests: veiciet griešanās testu komutatoram zem 140 grādiem, ātrums ir 5000 RPM, tests turpinās 3 minūtes. Pēc pārbaudes ārējā diametra novirze ir mazāka par 0,015, novirze starp stieni un stieni ir mazāka par 0,005.

7. Sprieguma pārbaude: stienis līdz stienim 500 V, stienis līdz urbumam 1500 V, bez pārrāvuma un mirgošanas.

2. Maiņstrāvas motora komutatora parametrs (specifikācija)

3.AC motora komutatora funkcija un pielietojums

Āķa komutators ir piemērots universālajam motoram, rūpnieciskajam motoram, sadzīves tehnikai, automašīnai, elektroinstrumentiem, elektriskajiem velosipēdiem un motocikliem.

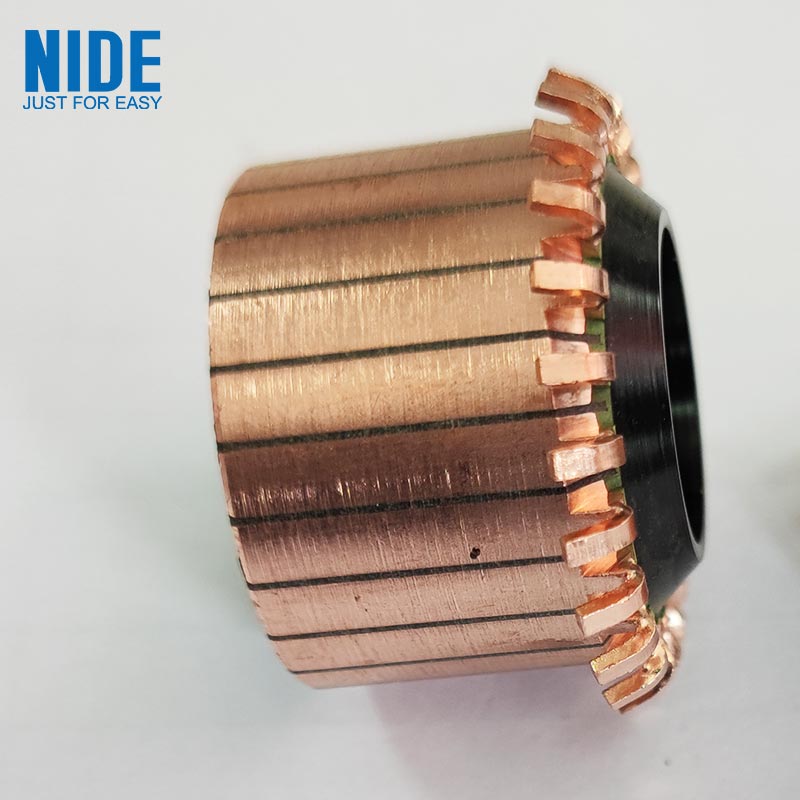

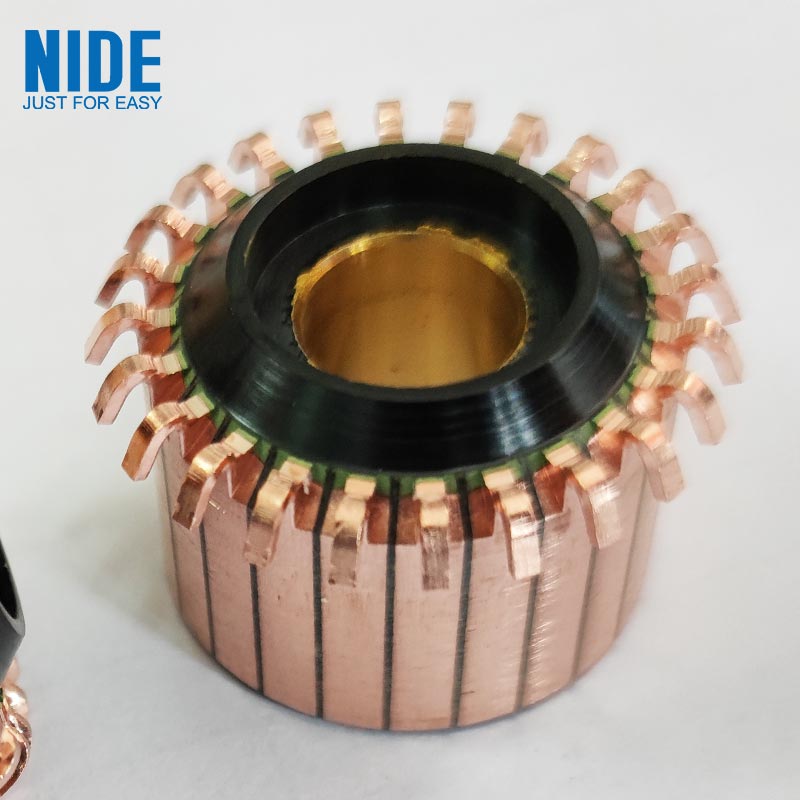

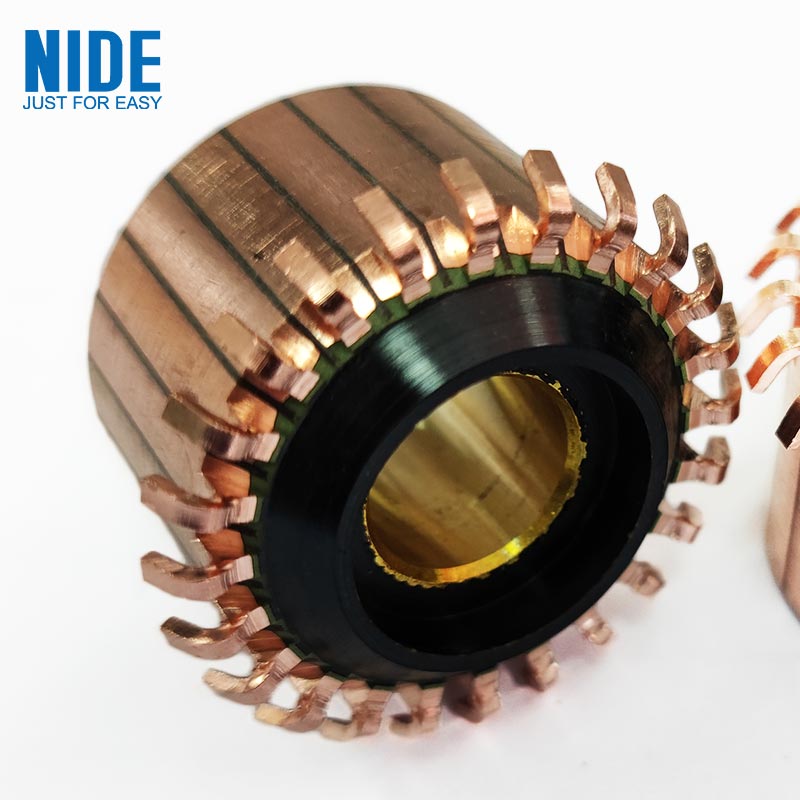

4.Maiņstrāvas motora komutatora attēls
