6641 F klases DMD izolācijas papīra plēves elektromotoru izolācijas materiāls ir trīs slāņu kompozītmateriāls, kas izgatavots no viena poliestera plēves slāņa un diviem elektriskiem poliestera šķiedru neaustiem materiāliem un līmēts ar F klases sveķiem. Ar labām mehāniskajām un elektriskajām īpašībām poliestera neaustam audumam ir laba adsorbcijas spēja un tas var absorbēt sveķus impregnēšanas laikā.
Īpašības |
Vienība |
Parametrs |
||||||||||
Izolācijas papīra biezums |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Biezuma novirze |
MM |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
±0,05 |
±0,05 |
Gramatika un novirze |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Plēves biezums |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Pārrāvuma spriegums |
KV |
‰¥5 |
≥6 |
‰¥7 |
‰¥7 |
≥9 |
10 ¥ |
≥12 |
≥ 15 |
≥ 18 |
20 ¥ |
22 ¥ |
Stiepes izturība (MD |
N/CM |
¥ 60 |
90 ¥ |
110 ¥ |
120 ¥ |
140 ¥ |
170 ¥ |
200 ¥ |
270 ¥ |
340 ¥ |
360 ¥ |
390 ¥ |
Stiepes izturība (TD) |
N/CM |
40 ¥ |
80 ¥ |
100 ¥ |
105 ¥ |
120 ¥ |
¥ 150 |
180 ¥ |
200 ¥ |
280 ¥ |
300 ¥ |
320 ¥ |
6641 F klases DMD izolācijas papīrs tiek plaši izmantots motoru izolācijas slotā, fāzē un oderējuma izolācijā, kas izolē motoru starpslāņu izolāciju transformatorā. To plaši izmanto arī automātiskajā spoles ievietošanas mašīnā ķīļu ievietošanai.

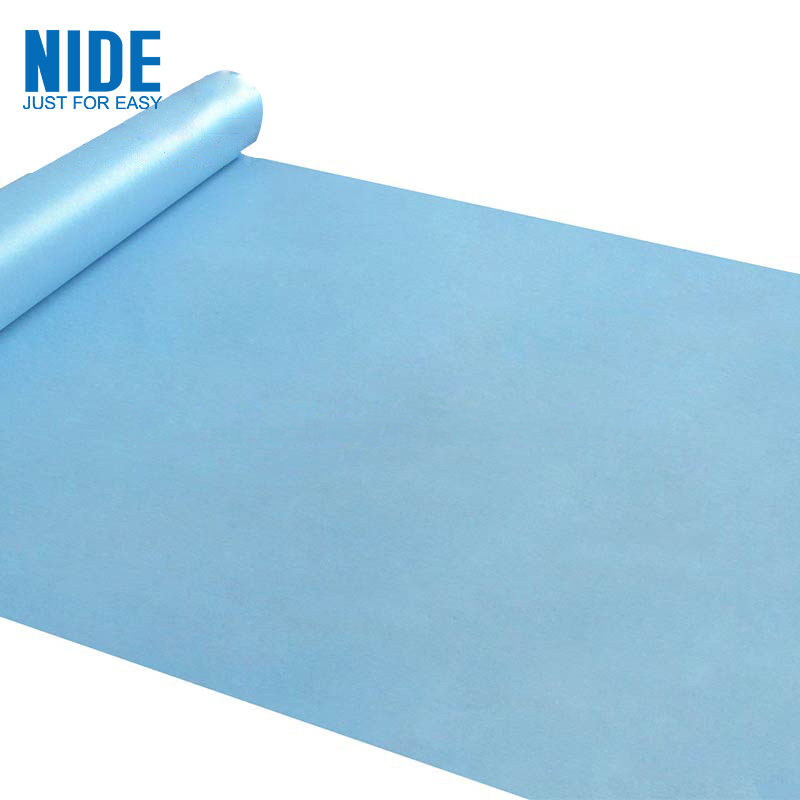

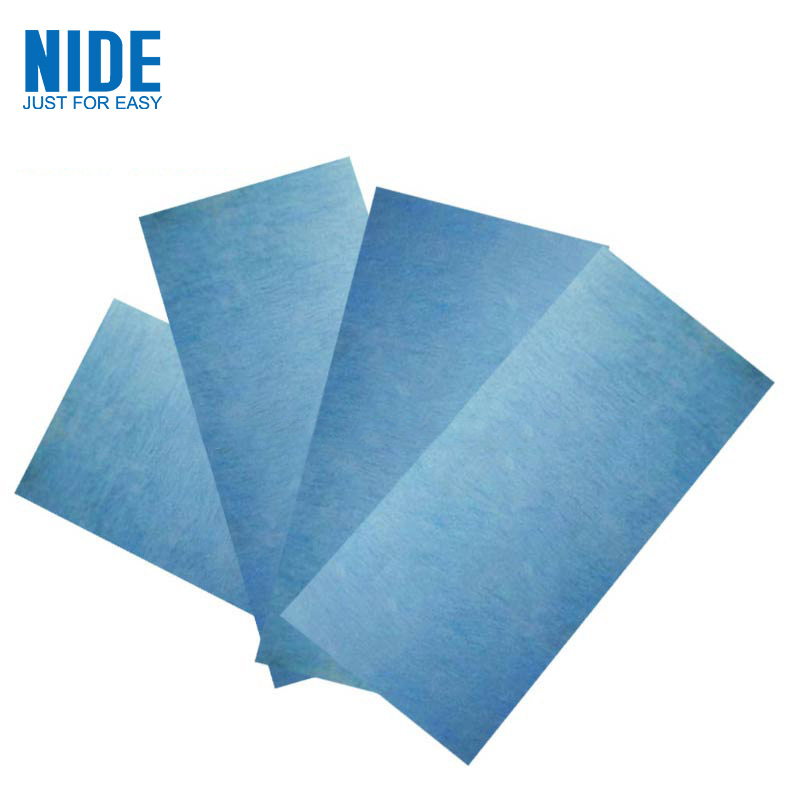

6641 F klases DMD izolācijas papīrs motora izolācijai
Būs labāk, ja klients varētu mums nosūtīt detalizētu zīmējumu, tostarp tālāk norādīto informāciju.
1. Izolācijas materiāla veids: izolācijas papīrs, ķīlis (ieskaitot DMD, DM, poliestera plēvi, PMP, PET, sarkano vulkanizēto šķiedru)
2. Izolācijas materiāla izmēri: platums, biezums, pielaide.
3. Izolācijas materiāla termiskā klase: F klase, E klase, B klase, H klase
4. Izolācijas materiālu pielietojumi
5. Nepieciešamais daudzums: parasti tā svars
6. Citas tehniskas prasības.
