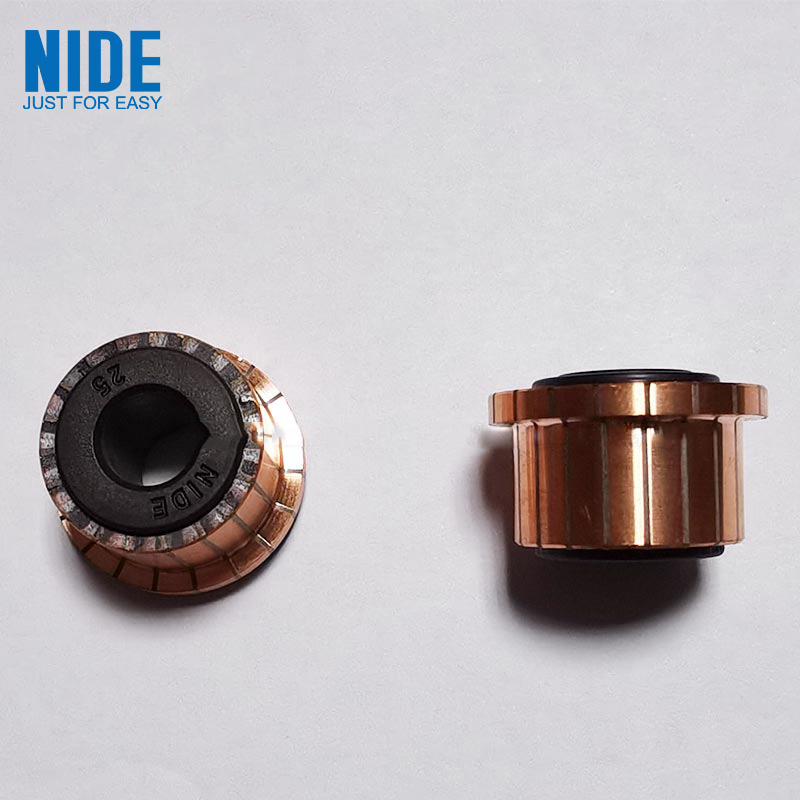

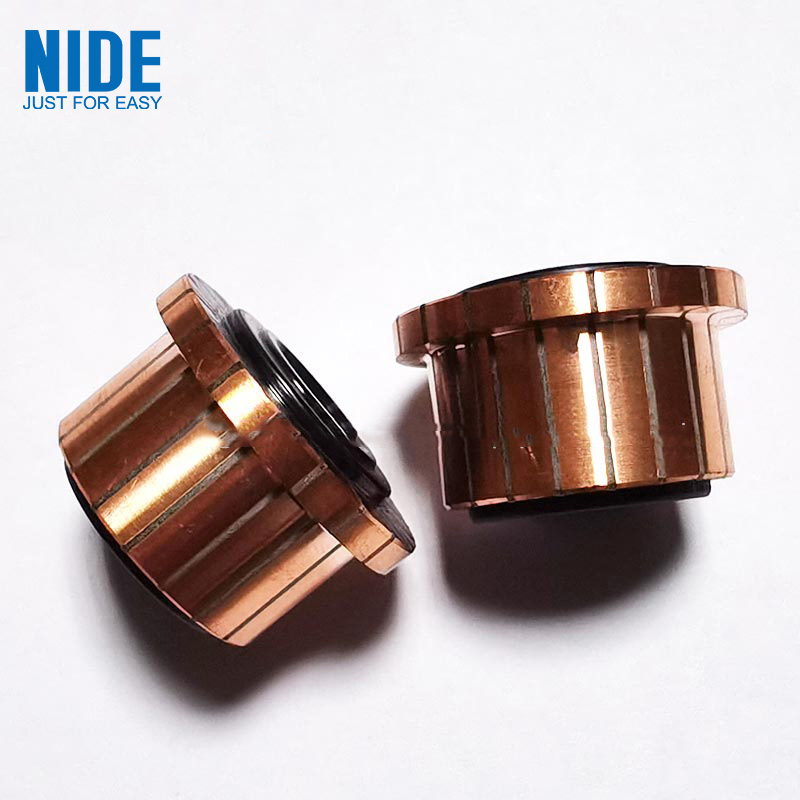

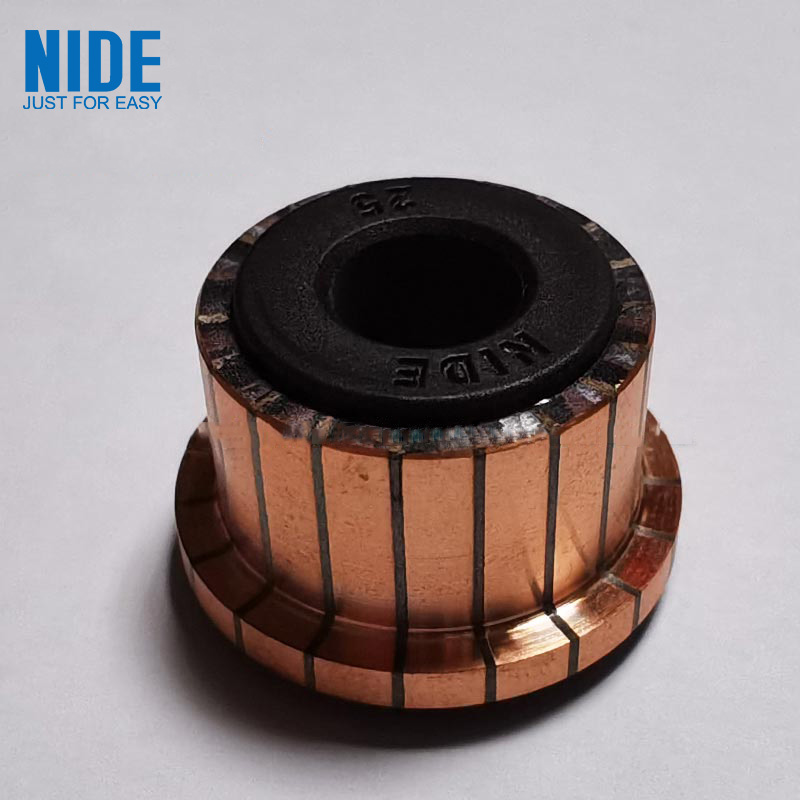

Elektroinstrumentu segmenta komutators ietver plastmasas pamatni un slota tipa komutācijas vara loksni. Slotu tipa komutējošās vara loksnes augšdaļa ir aprīkota ar metināšanas stieples pakāpienu. Blakus esošās slota tipa komutējošās vara loksnes ir izolētas un izolētas ar vizlas loksnēm. Centrā ir augšējais cilindrisks iekšējais caurums un apakšējais cilindrisks iekšējais caurums, kas ir izvietoti koaksiāli, un augšējā cilindriskā cauruma cauruma diametrs ir mazāks nekā apakšējā cilindriskā cauruma diametrs,
Modeļa Nr. |
OD(mm) |
ID(mm) |
Kopējais augstums (mm) |
Segmenta garums (mm) |
Āķa/stāvvada diametrs (mm) |
Bārs Nr. |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Elektroinstrumentu segmenta komutatoru plaši izmanto automobiļu rūpniecībā, sadzīves tehnikas, elektroinstrumentu un citās jomās.
Elektroinstrumentu segmenta komutatoram iriezīme Efektīvi uzlabo mehānisko izturību un ātruma pārsniegšanu.
