12P āķa elektriskais komutators līdzstrāvas motoram

12P āķa elektriskais komutators līdzstrāvas motoram

Elektromotora komutatoru plaši izmanto dažādos elektroinstrumentos, automašīnās, motociklos, sadzīves ierīcēs un citos elektromotoros.

1. Komutatora parametri:

2. Komutatora izvēle

Ja motoram ir jānomaina viss komutators, ir jānosaka komutatora ārējā apļa diametrs, iekšējā cauruma diametrs, vara gabala garums un slotu skaits un citi parametri, un pēc tam jāizvēlas komutators. ar līdzīgiem parametriem, lai tie būtu absolūti vienādi, un mēģiniet nomaiņai izvēlēties klipa tipa komutatoru.

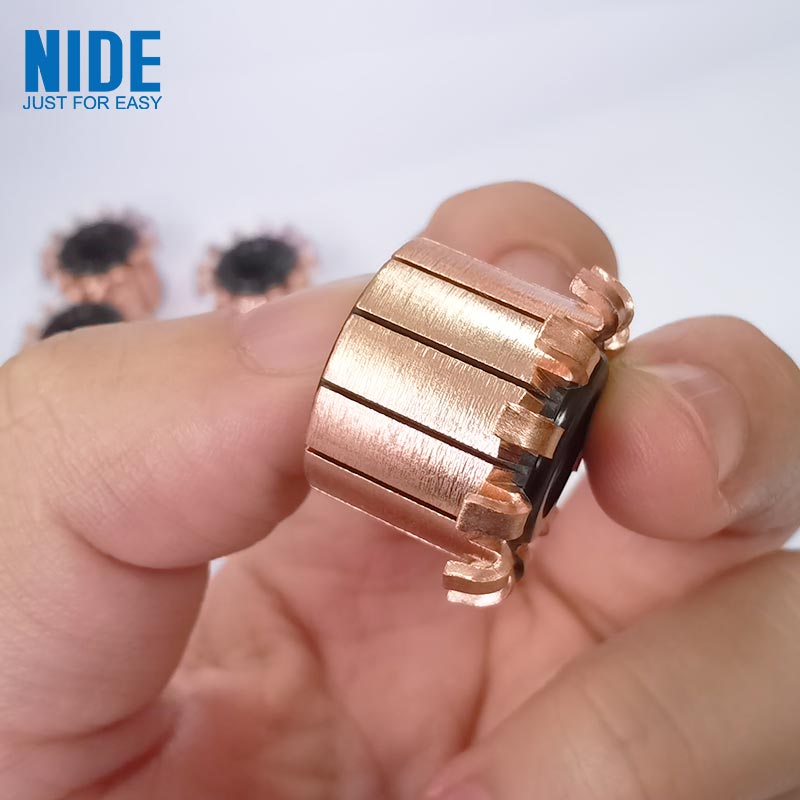

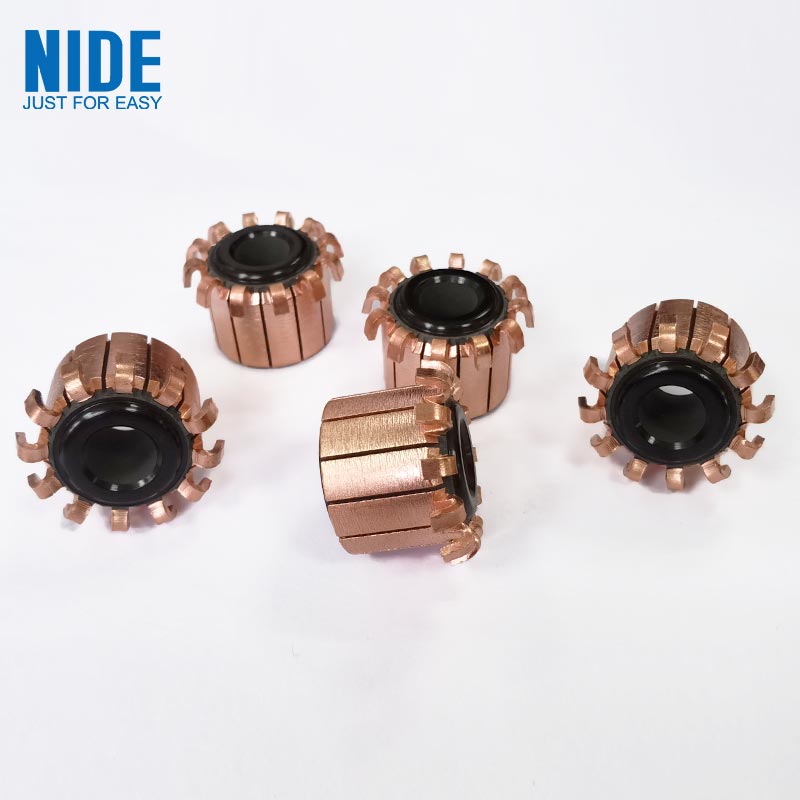

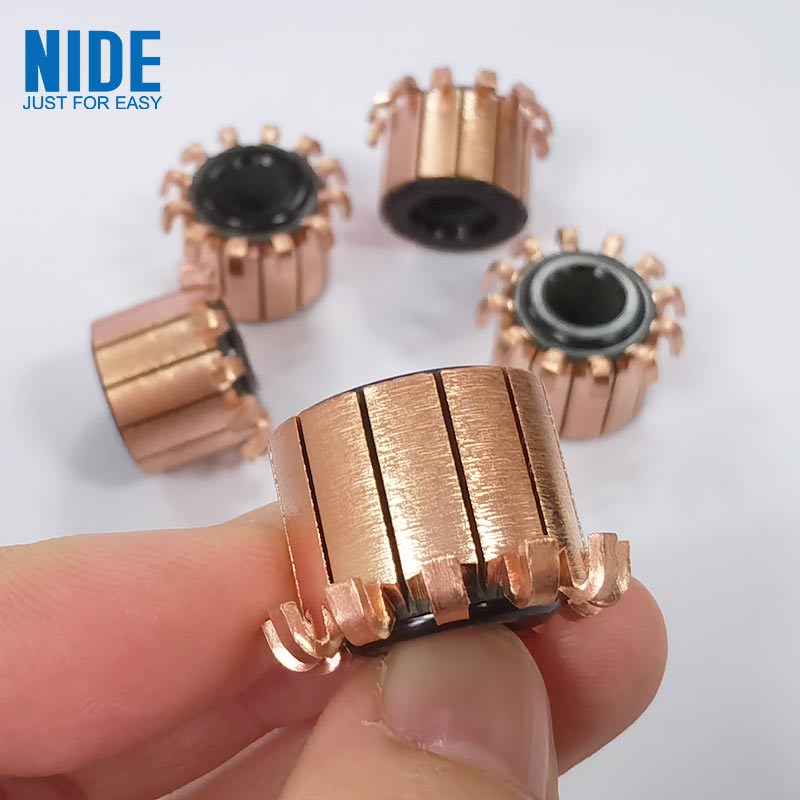

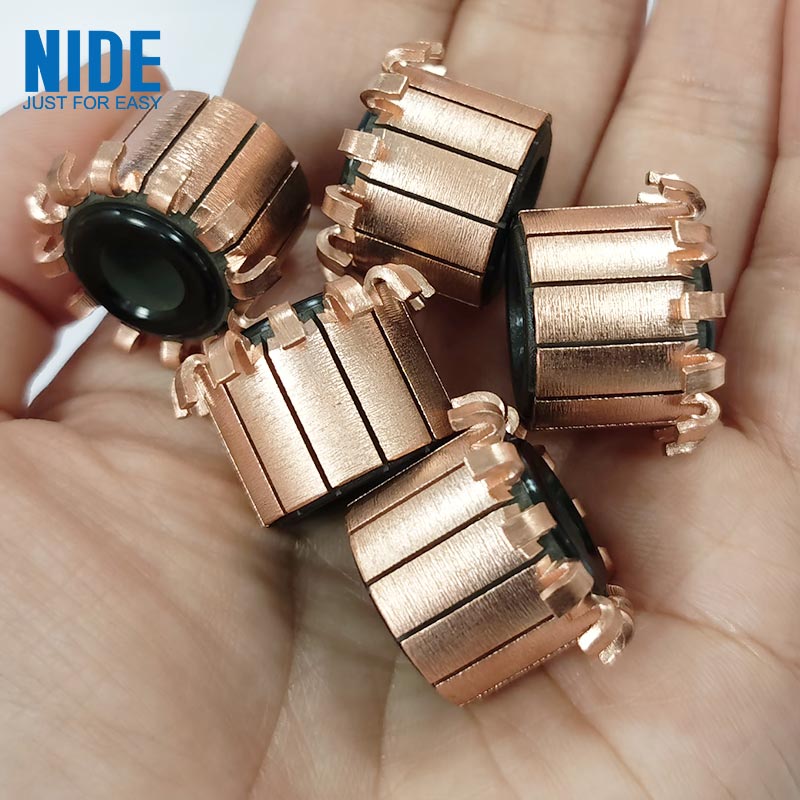

3. Komutatora attēls

4. Komutatora nomaiņa

a. Pārbaudiet, vai armatūras tinumā nav īssavienojuma un dzelzs parādības, kas jānovērš savlaicīgi, lai neatstātu problēmas.

b. Ja komutatora iekšējā cauruma diametrs ir mazs, to var pagriezt un palielināt uz virpas, lai sasniegtu iekšējā cauruma diametru, kas nepieciešams elektriskajam šarnīram; Ja iekšējā cauruma diametrs ir liels, var apstrādāt un iespiest lūkā buksi.

c. Saspraudes tipa komutatora klips parasti ir nedaudz garāks, un lieko daļu var nogriezt pēc vajadzības, un atvere tiek nokasīta skārda metināšanai.

d. Pa vienam nedaudz izlīdziniet komutatora atvērtās spraugas ar armatūras tinuma savienojošajiem vadiem un pēc tam lēnām nospiediet komutatoru uz šarnīra, līdz komutatora pozīcija atbilst prasībām.

e. Izslēdziet bojāto komutatoru no šarnīra vārpstas zem elektroinstalācijas galviņas pakāpiena vai noskaldiet komutatoru pēc tam, kad ar metāla zāģi zem elektroinstalācijas galviņas pakāpiena ir izzāģējis apli ap apli, pēc tam izvelciet un pa vienam nokasiet savienojošā vada galvu. ar knaibles skārda metināšanai, un pēc tam noņemiet atlikušo komutatora daļu.
