Kāpēc elektroinstrumentu komutators ir tik svarīgs motora veiktspējai un instrumenta kalpošanas laikam?

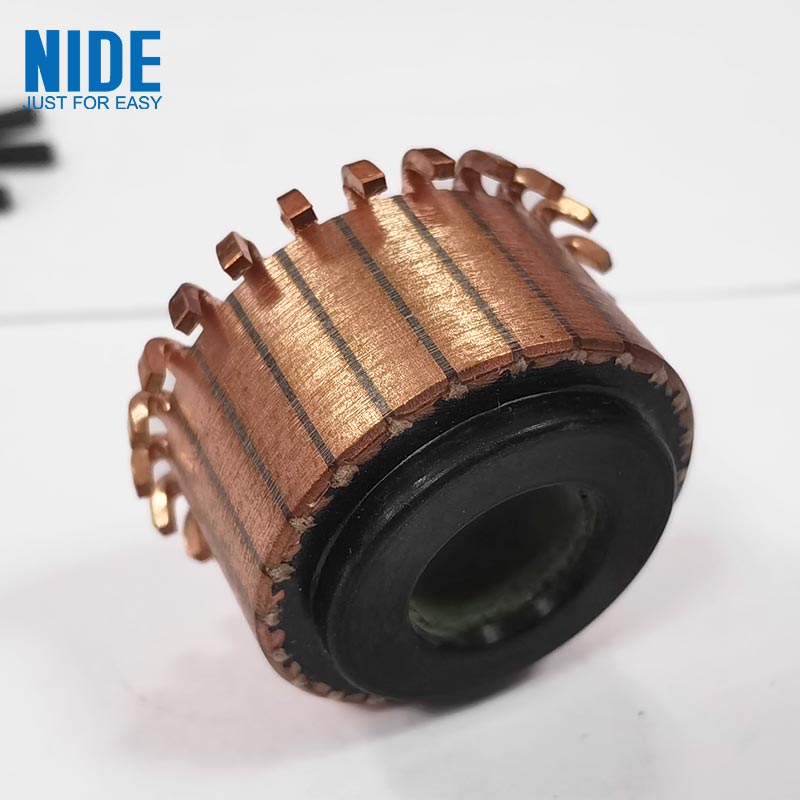

A komutators elektroinstrumentiemir matētu līdzstrāvas motoru galvenā sastāvdaļa, kas tieši nosaka, cik efektīvi elektriskā enerģija tiek pārveidota mehāniskā kustībā. Tas kontrolē strāvas virziena pārslēgšanu, stabilizē griezes momenta izvadi un nodrošina konsekventu motora rotāciju zem slodzes. Rūpnieciskajos un patērētāju elektroinstrumentos, piemēram, urbjmašīnās, slīpmašīnās, zāģos un triecieninstrumentos, komutatoram ir izšķiroša nozīme veiktspējas stabilitātē, izturībā un drošībā. Šis raksts sniedz dziļu tehnisko un praktisko izpratni par elektroinstrumentu komutatoriem, tostarp darba principiem, materiālu izvēli, ražošanas precizitāti, veiktspējas faktoriem, problēmu novēršanas metodēm un rūpnieciskiem lietojumiem. Tas ir paredzēts inženieriem, iepirkumu speciālistiem un ražotājiem, kuri meklē uzticamus motora komponentu risinājumus.

Satura rādītājs

• 1. Kas īsti ir elektroinstrumentu komutators?
• 2. Kā komutators darbojas elektroinstrumenta motora iekšpusē?
• 3. Kādi materiāli tiek izmantoti augstas veiktspējas komutatoros?
• 4. Kā tiek precīzi ražots komutators?
• 5. Kādi faktori ietekmē komutatora veiktspēju un kalpošanas laiku?
• 6. Kādas problēmas parasti rodas un kā tās var atrisināt?
• 7. Kā izvēlēties pareizo komutatoru elektroinstrumentiem?

1. Kas īsti ir elektroinstrumentu komutators?

Elektroinstrumentu komutators ir mehāniski rotējošs elektriskais slēdzis, ko izmanto matētos līdzstrāvas motoros, lai periodiski mainītu strāvas virzienu rotora tinumos. Šī kontrolētā pārslēgšana nodrošina nepārtrauktu rotācijas kustību, kas ir būtiska elektrisko elektroinstrumentu darbībai.

Praktiskos lietojumos komutators ir tieši atbildīgs par to, lai tādi instrumenti kā elektriskās urbjmašīnas, leņķa slīpmašīnas, ripzāģi un pulēšanas mašīnas uzturētu stabilu griezes momentu. Bez tā motors nevarētu nodrošināt nepārtrauktu rotāciju, kā rezultātā instrumenti būtu neefektīvi vai nefunkcionētu.

Tā kā elektroinstrumenti bieži darbojas lielas slodzes, vibrācijas un karstuma apstākļos, komutatoram jābūt konstruētam ar augstu precizitāti un izturību, lai nodrošinātu nemainīgu veiktspēju un ilgu kalpošanas laiku.

2. Kā komutators darbojas elektroinstrumenta motora iekšpusē?

Komutatora darbības princips ir balstīts uz sinhronizētu mehānisko rotāciju un elektrisko pārslēgšanu. Motora vārpstai griežoties, oglekļa sukas uztur slīdošu kontaktu ar segmentētiem vara stieņiem uz komutatora virsmas. Šis kontakts precīzos intervālos maina strāvas virzienu armatūras tinumos.

Šis process nodrošina, ka magnētiskie spēki motora iekšienē nepārtraukti rada griezes momentu tajā pašā rotācijas virzienā. Bez šī pārslēgšanas mehānisma motors apstātos vai svārstītos, nevis vienmērīgi grieztos.

• Pašreizējā pārslēgšanas funkcija:Apgriež strāvu tinumos, lai uzturētu nepārtrauktu rotāciju
• Birstes kontaktu sistēma:Pārvada elektrisko enerģiju starp stacionārām un rotējošām daļām
• Loka slāpēšana:Samazina elektriskās dzirksteles pārslēgšanas laikā
• Griezes momenta stabilizācija:Nodrošina vienmērīgu izvadi pie dažādām slodzēm

Ātrgaitas elektroinstrumentos šī pārslēgšana notiek tūkstošiem reižu minūtē, kas nozīmē, ka komutatoram jābūt īpaši izturīgam pret nodilumu un karstumu.

3. Kādi materiāli tiek izmantoti augstas veiktspējas komutatoros?

Materiālu izvēle ir viens no svarīgākajiem faktoriem, kas nosaka komutatora veiktspēju. Augstas kvalitātes komutatori balstās uz vadošu metālu, izolācijas materiālu un konstrukcijas pastiprinājumu kombināciju.

Vara un vizlas kombinācija ir īpaši svarīga, jo tā līdzsvaro vadītspēju un izolāciju. Slikta materiāla izvēle var izraisīt elektroinstrumentu pārkaršanu, dzirksteļošanu un priekšlaicīgu atteici.

4. Kā tiek precīzi ražots komutators?

Ražošanas process akomutators elektroinstrumentiemnepieciešama augstas precizitātes inženierija, lai nodrošinātu elektrisko stabilitāti un mehānisko līdzsvaru. Pat mikroskopiskas novirzes var ietekmēt veiktspēju.

1. Materiāla sagatavošana:Tiek atlasītas un pārbaudītas augstas tīrības pakāpes vara un rūpnieciskās vizlas loksnes.
2. Segmentu veidošana:Varš ir štancēts un veidots precīzos komutatora segmentos.
3. Izolācijas montāža:Starp katru vara segmentu ievieto vizlas loksnes.
4. Augstspiediena formēšana:Komponenti tiek saspiesti, lai nodrošinātu ciešu strukturālo savienojumu.
5. CNC precīza virpošana:Nodrošina perfektu apļveida ģeometriju un līdzsvaru.
6. Virsmas apdare:Pulēšana samazina berzi un uzlabo kontaktu ar suku.
7. Pārbaude un pārbaude:Tiek veikti elektriskās, termiskās un mehāniskās veiktspējas testi.

Uzlabotie ražotāji veic arī dinamiskās balansēšanas testus un ātrgaitas rotācijas simulācijas, lai nodrošinātu uzticamību reālos instrumentu lietojumos.

5. Kādi faktori ietekmē komutatora veiktspēju un kalpošanas laiku?

Komutatora veiktspēju un izturību ietekmē vairāki darbības un dizaina faktori. Šo faktoru izpratne ir būtiska, lai optimizētu motora efektivitāti.

• Termiskā pretestība:Augsta temperatūra var deformēt materiālus un samazināt kalpošanas laiku
• Elektriskā vadītspēja:Nosaka energoefektivitāti un siltuma ražošanu
• Mehāniskais līdzsvars:Ietekmē vibrāciju, troksni un nodiluma ātrumu
• Birstes kontaktu kvalitāte:Tieši ietekmē dzirksteļošanu un stabilitāti
• Darba slodze:Nepārtraukta pārslodze paātrina nodilumu

Pareiza konstrukcijas optimizācijas un apkopes prakse var ievērojami pagarināt komutatora kalpošanas laiku un uzlabot vispārējo elektroinstrumenta efektivitāti.

6. Kādas problēmas parasti rodas un kā tās var atrisināt?

Neskatoties uz progresīvo ražošanu, komutatoriem joprojām var rasties darbības problēmas nodiluma, piesārņojuma vai nepareizas lietošanas dēļ.

• Dzirksteļošana:To izraisa slikts kontakts ar suku, putekļi vai virsmas raupjums
• Nevienmērīgs nodilums:Nelīdzsvarotības vai nekonsekventa sukas spiediena rezultāts
• Pārkaršana:Izraisa pārslodze vai nepietiekama dzesēšana
• Izolācijas sadalījums:Novecošanās, mitruma vai piesārņojuma dēļ
• Vibrācijas troksnis:Izraisa mehāniska nelīdzsvarotība rotora sistēmā

Risinājumi ietver virsmas atjaunošanu, birstes nomaiņu, slodzes regulēšanu, tīrīšanu un smagos gadījumos pilnīgu komutatora nomaiņu.

7. Kā izvēlēties pareizo komutatoru elektroinstrumentiem?

Lai izvēlētos pareizo komutatoru, rūpīgi jāizvērtē tehniskās specifikācijas, lietojumprogrammu vide un kvalitātes standarti.

• Pārbaudiet vara tīrību vadītspējas efektivitātei
• Pārbaudiet vizlas izolācijas kvalitāti attiecībā uz karstumizturību
• Nodrošiniet saderību ar motora ātruma un griezes momenta prasībām
• Novērtējiet ražošanas precizitāti un balansēšanas kvalitāti
• Apstipriniet piegādātāja uzticamību un sertifikācijas standartus

Rūpnieciskajiem lietotājiem prioritāte jāpiešķir piegādātājiem ar spēcīgām inženiertehniskajām spējām un konsekventām kvalitātes kontroles sistēmām.

FAQ (bieži uzdotie jautājumi)

Secinājums

Thekomutators elektroinstrumentiemir būtiska sastāvdaļa, kas nosaka motora efektivitāti, stabilitāti un izturību. Augstas kvalitātes dizains, precīza izgatavošana un pareiza apkope ir būtiska, lai nodrošinātu ilgstošu veiktspēju prasīgos lietojumos.

Ja jums ir jautājumi, lielapjoma pasūtījumi vai tehniskas konsultācijas, sazinieties ar mumssazinieties ar mumsjau šodien un saņemiet ekspertu atbalstu saviem elektroinstrumentu komutatoru risinājumiem.
