Elektroinstrumentu komutators: maza sastāvdaļa, kas nodrošina uzticamu motora veiktspēju

Kad cilvēki izmanto elektroinstrumentus, piemēram, elektriskās urbjmašīnas, leņķa slīpmašīnas, zāģus un pulēšanas mašīnas, viņi parasti koncentrējas uz motora jaudu, ātrumu un izturību. Tomēr daudzos matētos elektromotoros nelielai sastāvdaļai ir izšķiroša nozīme, pārvēršot elektrisko enerģiju mehāniskā kustībā —Komutators elektroinstrumentiem. Lai gan komutators ir tikai neliela daļa no motora komplekta, tā konstrukcija tieši ietekmē motora efektivitāti, darbības stabilitāti, trokšņa līmeni un kalpošanas laiku. Nozarēs, kurās nepieciešamas ātrgaitas rotējošas iekārtas, komutatoru ražošana ietver precīzu inženieriju, materiālu izvēli un stingru kvalitātes kontroli.

Kas ir elektroinstrumentu komutators?

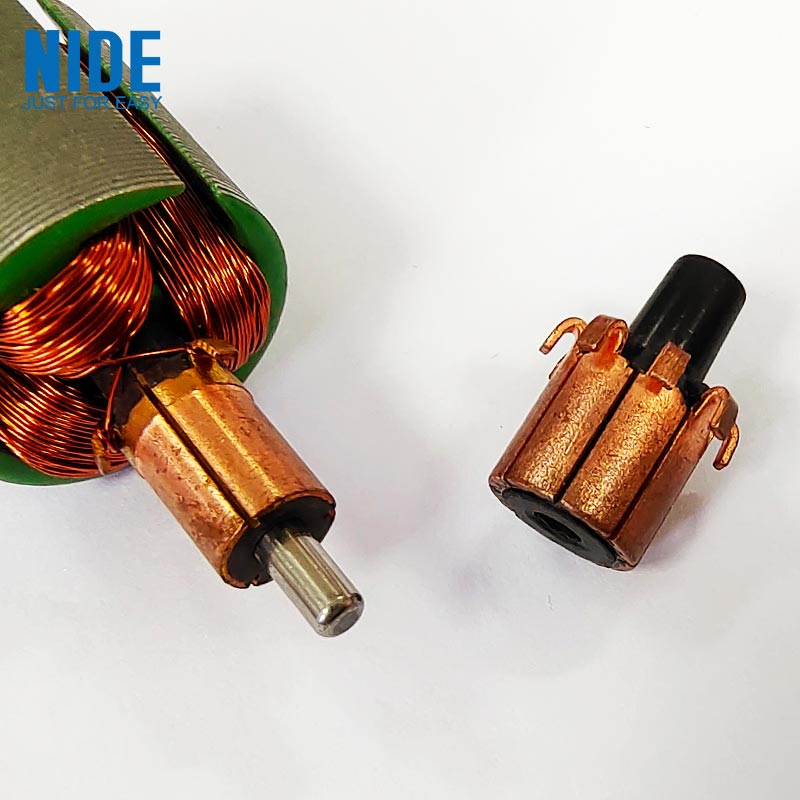

A Komutators elektroinstrumentiemir rotējoša elektriskā komutācijas sastāvdaļa, ko izmanto matētos līdzstrāvas motoros un universālajos motoros. Tās galvenā funkcija ir kontrolēt strāvas virzienu, kas plūst caur motora tinumiem, ļaujot motora rotoram turpināt griezties. Tipisks komutators sastāv no:

Komponents	Funkcija
Vara segmenti	Vadīt elektrisko strāvu starp sukām un rotora tinumiem
Izolācijas materiāls	Elektriski atdala atsevišķus vara segmentus
Pamatstruktūra	Nodrošina mehānisku atbalstu rotējošai darbībai
Savienojuma termināļi	Savieno komutatoru ar motora tinumiem

Darbības laikā oglekļa sukas saskaras ar rotējošo komutatora virsmu, lai pārnestu elektrisko enerģiju uz motoru.

Kāpēc komutators ir svarīgs elektroinstrumentu motoros?

Elektroinstrumenta motors darbojas sarežģītos apstākļos: Augsts rotācijas ātrums Bieža iedarbināšana un apstāšanās Smagas mehāniskās slodzes Nepārtraukta vibrācija Šajos apstākļos komutatoram jāuztur stabils elektriskais kontakts. Labi izstrādāts komutators palīdz uzlabot: Motora efektivitāte Rotācijas stabilitāte Elektrovadītspēja Instrumenta kalpošanas laiks Ja komutatora virsma nodilst nevienmērīgi, tas var radīt tādas problēmas kā: Paaugstinātas dzirksteles Samazināta motora jauda Pārmērīga siltuma veidošanās Saīsināts sukas kalpošanas laiks

Nozares noslēpums: Komutatora virsmas kvalitātei ir lielāka nozīme nekā tā izskatam

Komutators var izskatīties kā vienkārša vara sastāvdaļa, taču tā virsmas stāvoklis ir ārkārtīgi svarīgs. Motoru ražotāji pievērš īpašu uzmanību: Segmentu precizitāte Virsmas raupjums Apaļuma precizitāte Izolācijas atstatums Pat nelielas ražošanas atšķirības var ietekmēt: Kontakta stabilitāte ar oglekļa sukām Elektriskā pretestība Siltuma ražošana Ātrgaitas elektroinstrumentiem neliela rotējošā komponenta nelīdzsvarotība var radīt vibrāciju un samazināt motora veiktspēju.

Materiāli, ko izmanto elektroinstrumentu komutatoros

Komutatora materiālu kombinācija nosaka tā elektrisko un mehānisko veiktspēju.

Vara segmenti

Vara parasti izmanto, jo: Augsta elektrovadītspēja Laba siltuma veiktspēja Piemērotas mehāniskās īpašības

Izolācijas materiāli

Izolācija starp vara segmentiem novērš elektrisko īssavienojumu. Parastie materiāli ietver: Vizla Augstas temperatūras izolācijas savienojumi

Īpaši sakausējuma materiāli

Dažās lietojumprogrammās tiek izmantoti vara sakausējumi, lai uzlabotu: Nodilumizturība Mehāniskā izturība Liela ātruma veiktspēja

Ražošanas process aiz elektroinstrumenta komutatora

Uzticama komutatora ražošanai nepieciešami vairāki precīzijas procesi.

Vara segmentu veidošana

Vara gabali tiek veidoti precīzos segmentos atbilstoši motora konstrukcijas prasībām.

Formēšana un montāža

Vara segmenti tiek fiksēti ar izolācijas materiāliem, lai izveidotu pilnīgu rotējošu struktūru.

Apstrāde un virsmu apdare

Komutatora virsma ir precīzi apstrādāta, lai nodrošinātu: Pareizs diametrs Gluda saskares virsma Stabila rotācija

Testēšana

Kvalitātes pārbaudes var ietvert: Izmēru mērīšana Elektriskās vadītspējas pārbaude Izolācijas pārbaude Dinamiskā līdzsvara pārbaude

Komutators pret bezsuku motoru tehnoloģiju

Attīstoties bezsuku motoru tehnoloģijai, daži moderni elektroinstrumenti ir aizstājuši tradicionālos suku motorus. Atšķirības ietver:

Funkcija	Matēts motors ar komutatoru	Bezsuku motors
Struktūra	Izmanto otas un komutatoru	Izmanto elektronisko vadības sistēmu
Apkope	Laika gaitā nepieciešama suka nomaiņa	Parasti mazāks mehāniskais nodilums
Izmaksas	Ekonomiskāks dizains	Augstākas tehnoloģijas prasības
Pieteikums	Izplatīts daudzos tradicionālajos elektroinstrumentos	Arvien biežāk izmanto progresīvos rīkos

Neraugoties uz bezsuku motora pieaugumu, uz komutatoriem balstīti motori joprojām tiek plaši izmantoti to nobriedušās tehnoloģijas, izmaksu priekšrocību un uzticamas veiktspējas dēļ.

Komutatoru izplatītākie lietojumi elektroinstrumentos

Komutatorus plaši izmanto motoros:

Elektriskie urbji

Nodrošiniet stabilu rotāciju urbšanas un nostiprināšanas darbībām.

Leņķa slīpmašīnas

Atbalstiet ātrgaitas rotāciju prasīgos darba apstākļos.

Elektriskie zāģi

Uzturiet motora darbību griešanas slodzes laikā.

Slīpmašīnas un pulēšanas instrumenti

Nodrošiniet vienmērīgu ātruma kontroli virsmas apstrādei.

Slēptais izaicinājums: siltuma un nodiluma pārvaldība

Viens no lielākajiem izaicinājumiem komutatoru projektēšanā ir kontrolēt attiecības starp elektrisko veiktspēju un mehānisko nodilumu. Darbības laikā: Birstes rada berzi Elektriskā strāva rada siltumu Rotācija rada mehānisku spriegumu Labam komutatora dizainam ir jābūt līdzsvarā: Vadītspēja Nodilumizturība Temperatūras stabilitāte Kontaktu uzticamība Tāpēc materiālu izvēle un ražošanas precizitāte ir būtiska.

Elektroinstrumentu komutatoru nākotnes tendences

Uzlabota materiālu tehnoloģija

Turpmākā attīstība var būt vērsta uz: Labāki nodilumizturīgi materiāli Uzlabota vara sakausējuma veiktspēja Ilgāks kalpošanas laiks

Augstas precizitātes ražošana

Uzlabotas ražošanas iekārtas uzlabos: Izmēru precizitāte Virsmas konsistence Motora efektivitāte

Hibrīda motora attīstība

Lai gan bezsuku motori aug, uzlabotas suku motoru tehnoloģijas var turpināt kalpot izmaksu ziņā jutīgiem un rūpnieciskiem lietojumiem.

Secinājums: maza sastāvdaļa, kas atbalsta jaudīgus rīkus

Elektroinstrumentu komutators var būt paslēpts motora iekšpusē, taču tā loma ir būtiska elektroenerģijas pārveidei un stabilai darbībai. Pateicoties precīzai ražošanai, progresīviem materiāliem un nepārtrauktiem uzlabojumiem, komutatori turpina nodrošināt uzticamu urbju, slīpmašīnu, zāģu un daudzu citu elektroinstrumentu veiktspēju. Šī mazā rotējošā sastāvdaļa parāda, kā pat vismazākās detaļas var būtiski ietekmēt rūpniecisko iekārtu darbību.
